二十种阀门结构和原理图

发表时间:2020-07-20 15:34:30 浏览量:2098

[导读]:

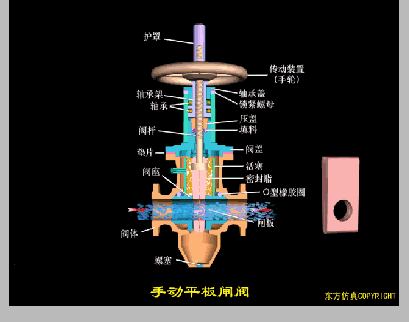

一、闸阀

闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原 理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来 增强密封效果。它在管路中主要起切断作用。

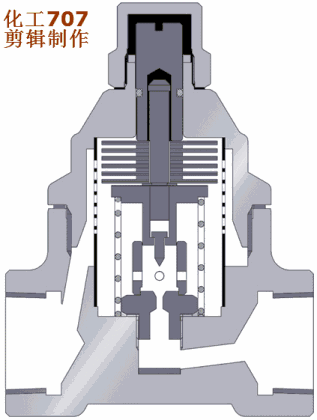

二、 疏水阀


疏水阀也叫阻汽排水阀、汽水阀、疏水器、回水盒、回水门等。它的作用是自动排泄不断产生的凝结水, 而不让蒸汽出来。

疏水阀要能“识别”蒸汽和凝结水,才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理:密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀:分类为机械型、热静力型、热动力型。

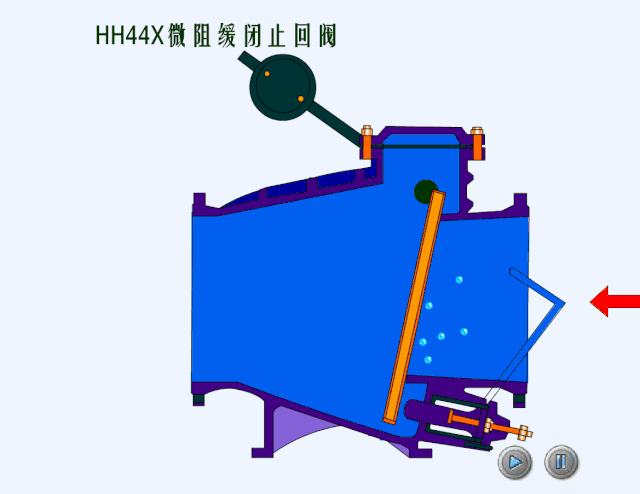

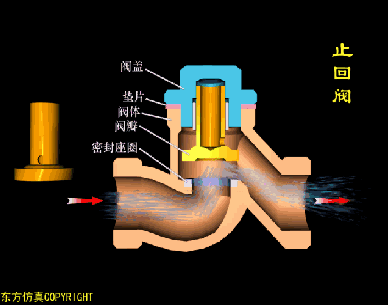

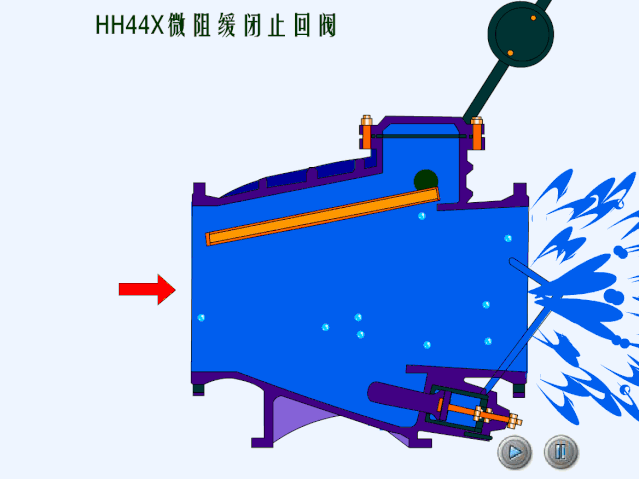

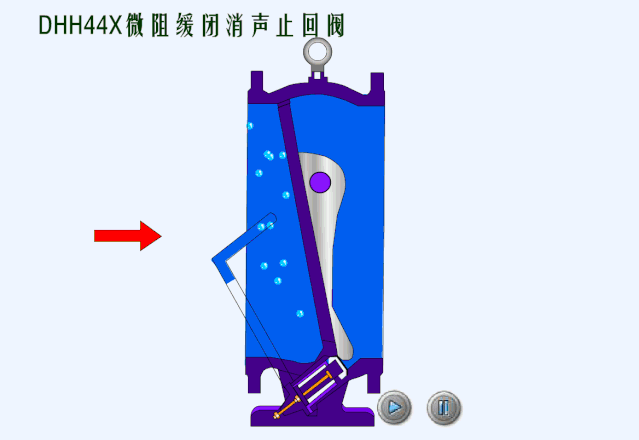

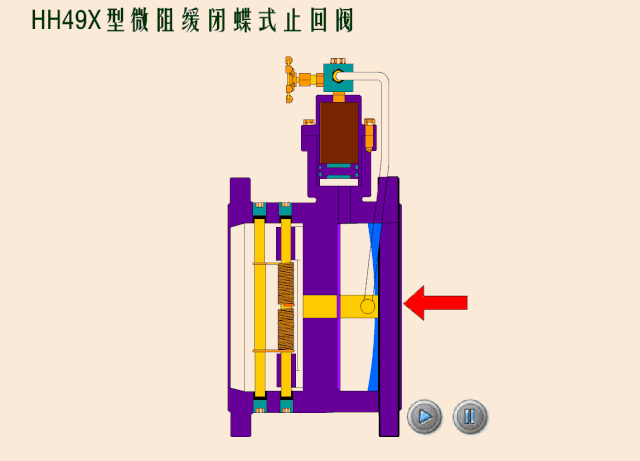

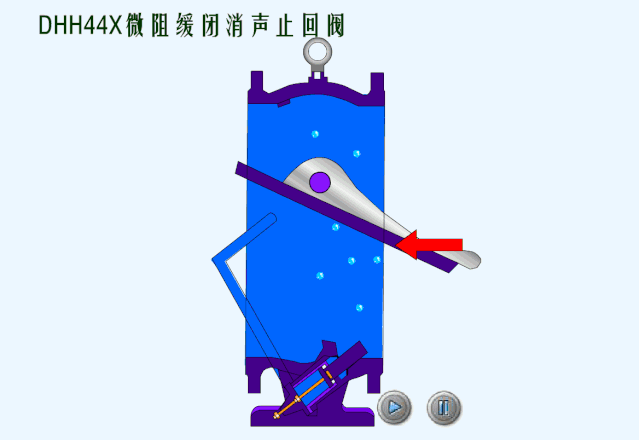

三、 止回阀


止回阀是依靠流体本身的力量自动启闭的阀门,它的作用是 阻止介质倒流。它的名称很多, 如 逆止阀、单向阀、单流门等。按结构可分两类。

(1) 升降式 : 阀瓣沿着阀体垂 直中心线移动。这类止回阀有两种 : 一种是卧式 , 装于水平管道 , 阀体外形与截止阀相似 , 另一种是立式 , 装于垂直管道。

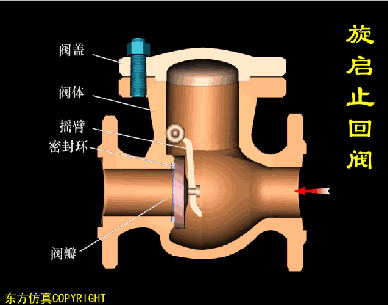

(2) 旋启式 : 阀瓣围绕座外的销轴旋转, 这类阀门有单 瓣、双瓣和多瓣之分, 但原理是相同的。

水泵吸水管的吸水底阀是止回阀的变形, 它的结构与上述两类止因阀相同, 只是它的下端是开敞的, 以便可使水进入。

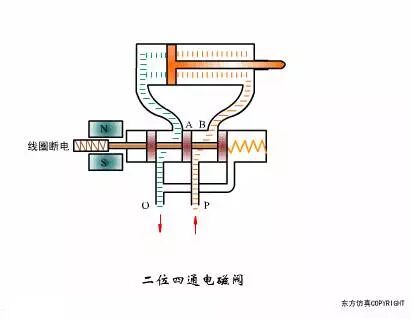

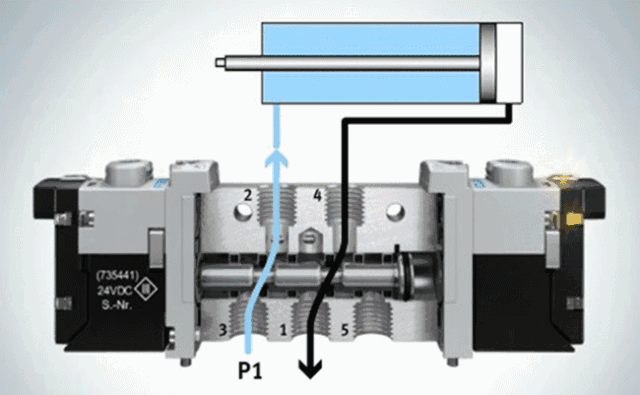

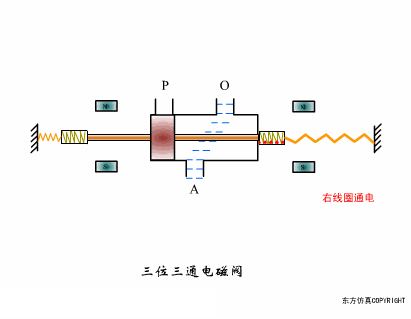

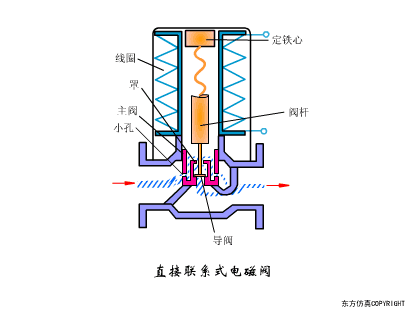

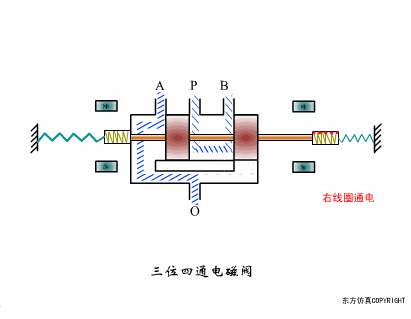

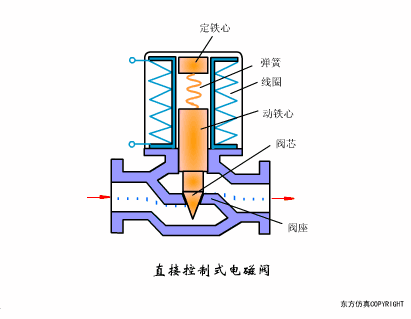

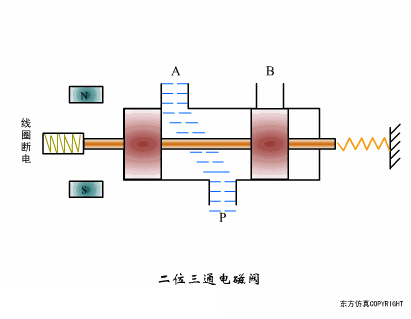

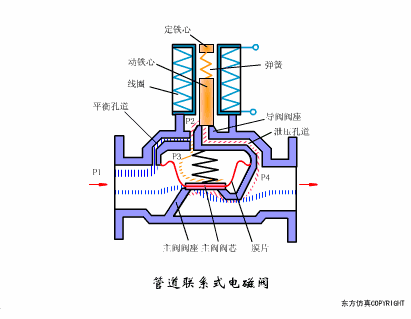

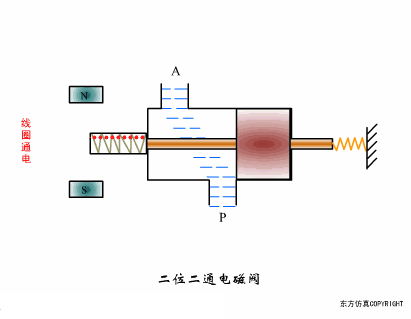

四、电磁阀

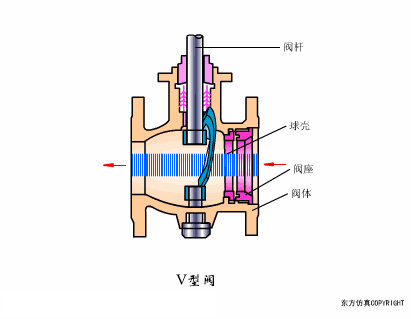

五、V型阀

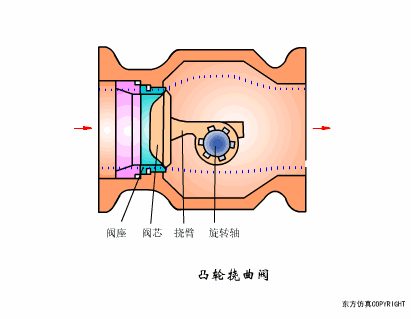

六、凸轮挠曲阀

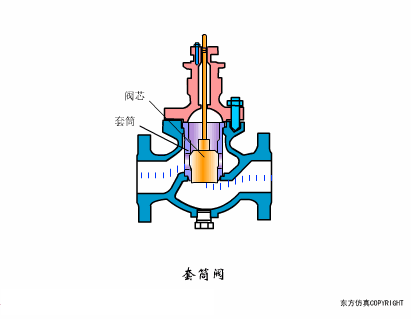

七、套筒阀

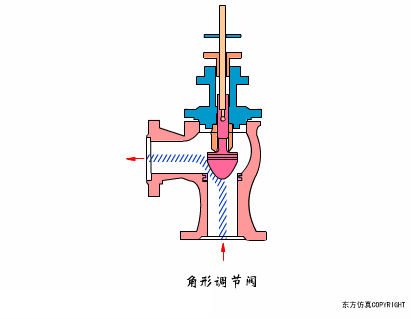

八、角型阀

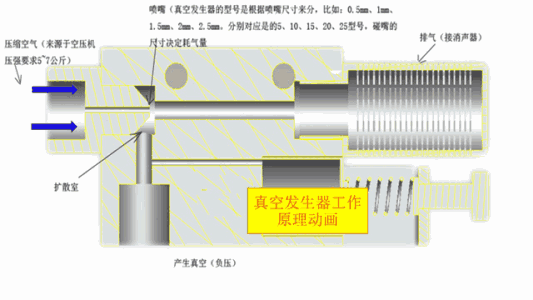

九、真空发生器



十、气动隔膜泵





十一、机动换向阀

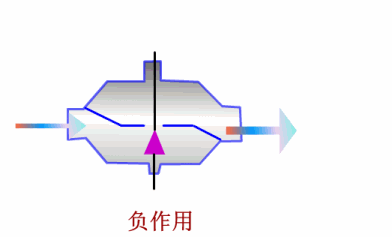

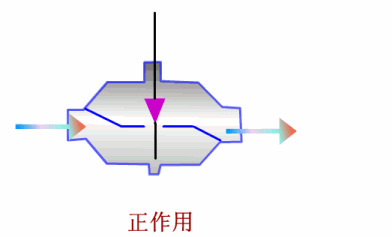

十二、控制阀正/负作用

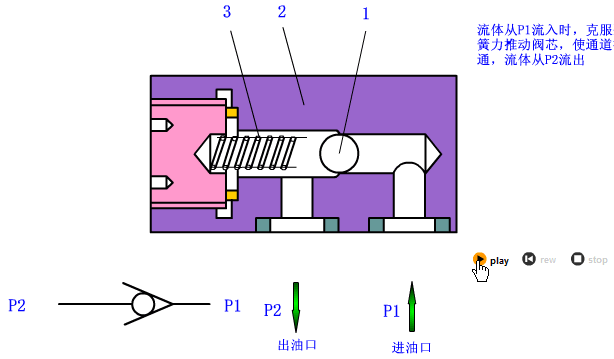

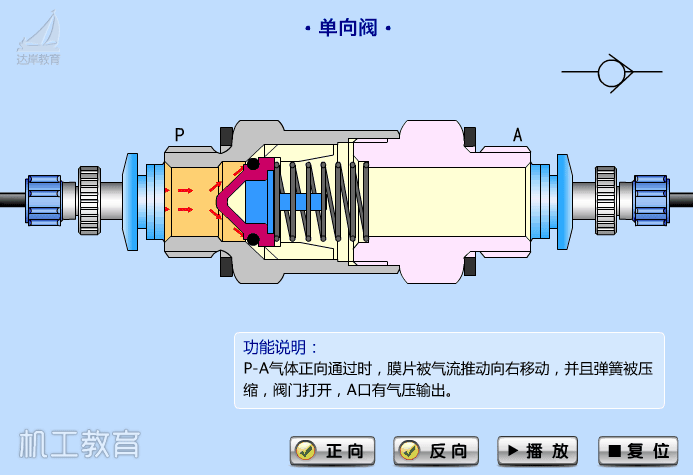

十三、单向阀


十四、插装阀

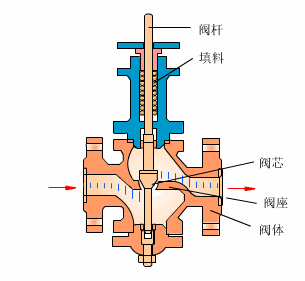

十五、直通单座阀

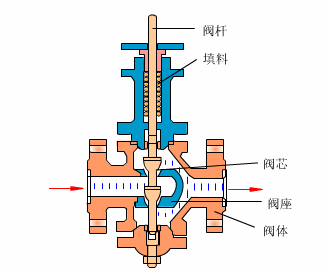

十六、直通双座阀



十七、直角单向阀

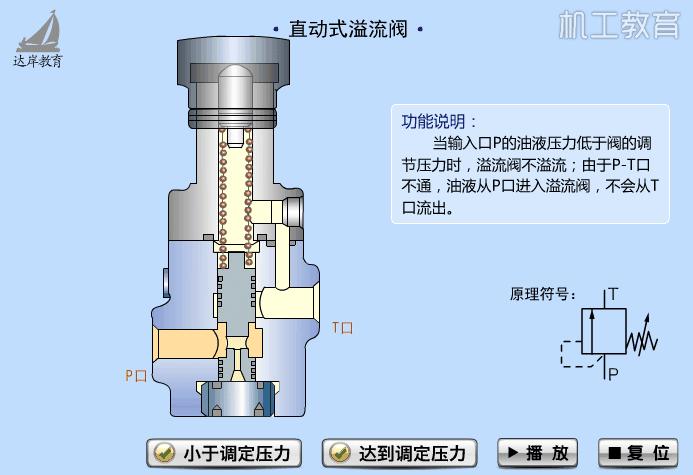

十八、直动溢流阀


十九、先导溢流阀


二十、低压溢流阀
