智能一卡通装卸车系统

智能―卡通装卸车系统是液体危化品储运进出货管理部分的核心,在自动化装车控制操作的基础上达到进出货的生产流程管理。
全国热线13926554477
  • 产品描述
  • 产品参数
  • 相关案例
  • 相关产品
产品描述

智能一卡通装卸车系统

智能―卡通装卸车系统是液体危化品储运进出货管理部分的核心,在自动化装车控制操作的基础上达到进出货的生产流程管理。智能一卡通装卸车系统已不于定量装车本身,已扩展为进出货的流程管理,具体已包含如下:

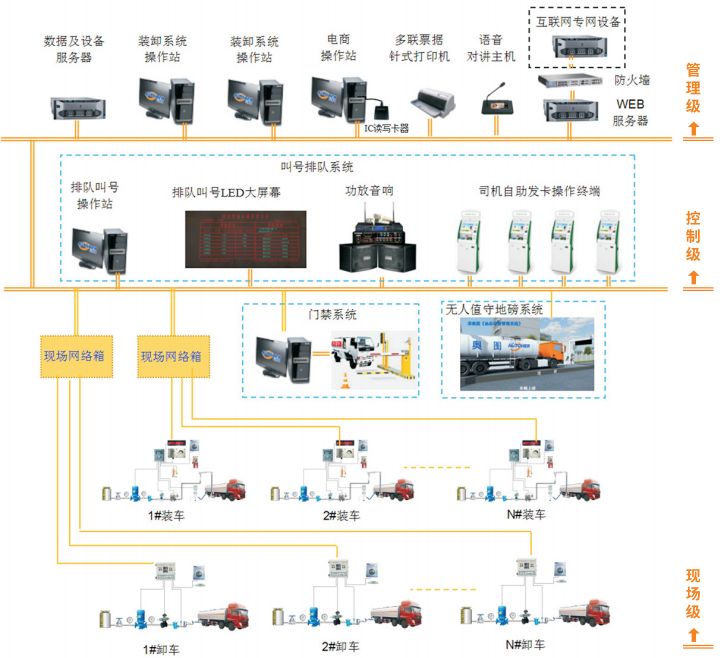

装车系统结构图



二、装车系统控制流程

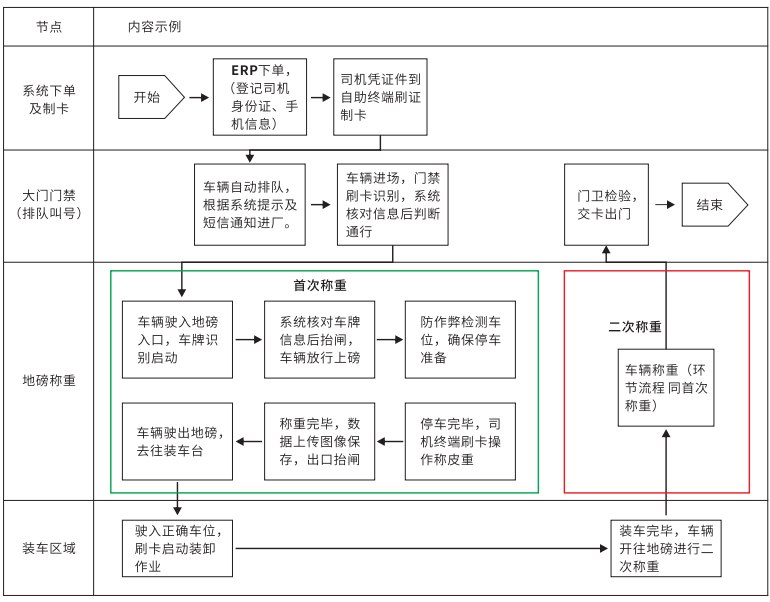

流程图如下:



三、全自动化装车各子系统部分描述全自动化装车系统分为以下几个部分:

1、叫号排队系统

2、门禁控制系统

3、地磅无人值守

4、现场装车自动控制系统


四、排队叫号系统

为了使得装车作业更为有序,并使司机能够及时了解候车情况,可以有效避免错过装车时机或个别司机插队现象。软件根据当前数据库信息,实时刷新数据库记录,系统根据车位顺序循环检测数据库,当前车位没有车辆正在装车时,系统自动按照开单时间顺序,播报排在的车辆进厂装车,同时输出LED提示信息(车号去往车位)。叫号后,系统记录时间,当车在设定时间内不能及时称重过磅或装车时,系统自动跳过该车(该车重新加入排队序列),继续叫下一辆装车。

本排队系统根据储运的特点,当司机在业务办理成功,取得IC卡后,开始进入排队系统,相关信息将根据现场装车仪的使用情况,进行实时排队,实时显示。

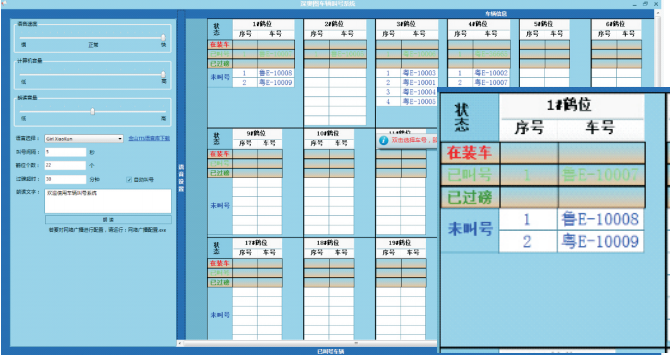

叫号系统支持前台操作,前台界面可查看单独鹤位各车辆状态,以及叫号管理、手动叫号、叫号声音、音量等设置界面如下:



排队叫号的功能特点:

1、采用系统性自动排队,排队科学、合理,使现场装车有序

2、信息提示直观、直接(LED文字提示、大功率语音播放提醒)

3、系统自动检测当前各装车位状态,及时叫号,高效率

4、自动及人工两种方式,便于处理各种突发情况

5、手机短信提醒


排队叫号系统配置:

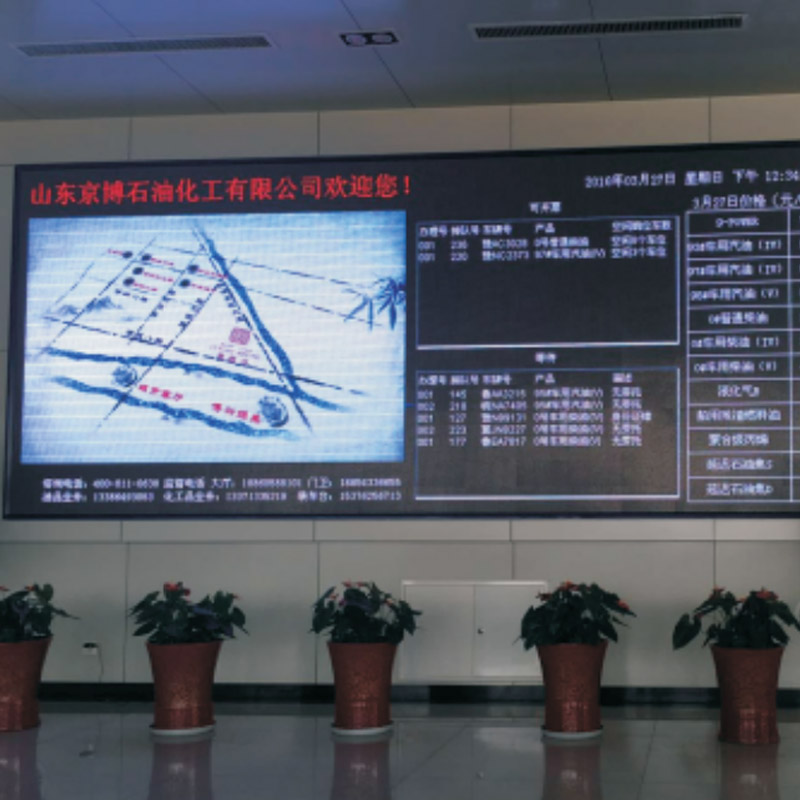

为了能直观的显示装车区的装车鹤位运行状态,方便司机实时了解进场装车进度,在装车候车区设置—套大屏幕显示,大屏幕显示与计算机连接,接收计算机的指令显示相关的内容。

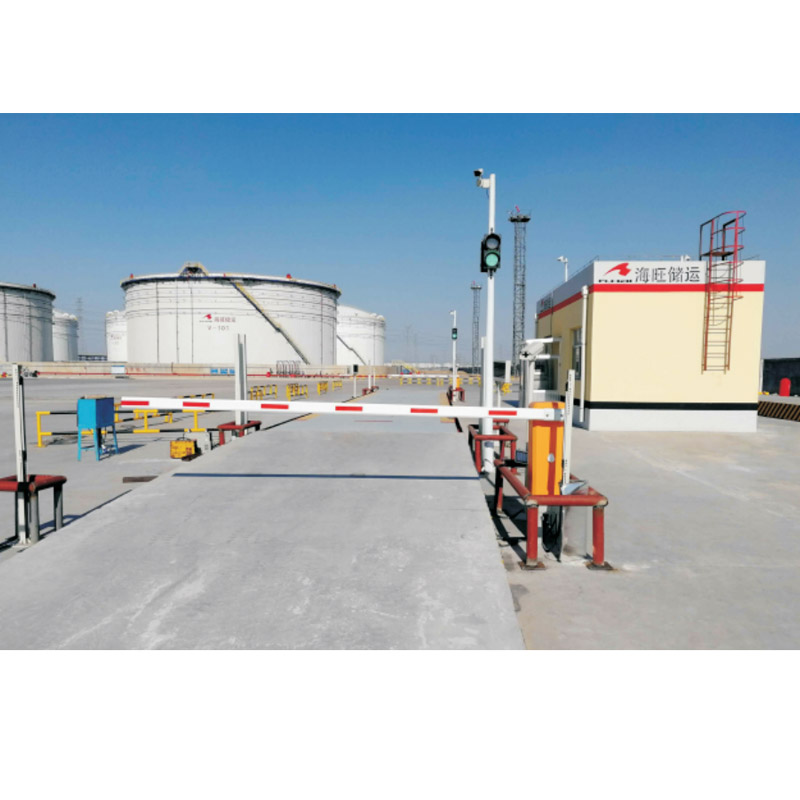

五、车辆门禁系统门禁系统的功能

在大量车辆作业时为了减少人员工作力度,提高生产效率,规范管理。同时防止不符合条件的车辆进入场区,一卡通门禁系统可有效控制上述问题,主要功能有:

●记录所有车辆进出场时间、以及状态类别,提高管理技术水平。

●自动识别车辆是否符合通行条件。


当前门禁识别主要有IC卡识别技术、车牌识别技术、RFID识别技术。当前车牌识别技术已较为成熟稳定。车辆经过登记后直接入场,系统自动识别车牌,并判断通行。相对于RFID设备,减少了制卡、贴卡等环节;同时避免了由于卡片损坏、丢失等原因造成的重复办理业务的麻烦;相对IC卡提高了识别通过效率,并且车辆在进出通行时,均可拍摄车辆图片并留存存档,通行效率较高。


门禁系统的配置

门禁系统配置主要用以下设备:



六、地磅无人值守系统

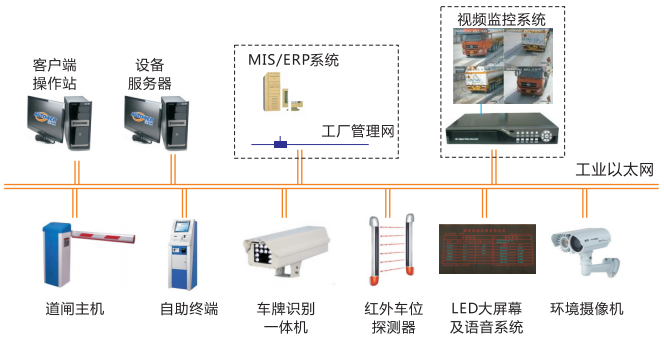

地磅无人值守由服务器、道闸主机、自助终端、车牌识别一体机、红外车位探测器、LED大屏幕及语音系统、环境摄像机组成,它们之间通过工业以太网联网;由设备服务器采集及监控相连的设备;客户端操作站安装于控制室,安装称重管理软件,提供车辆信息管理、数据统计、报表查询、报表打印等功能。

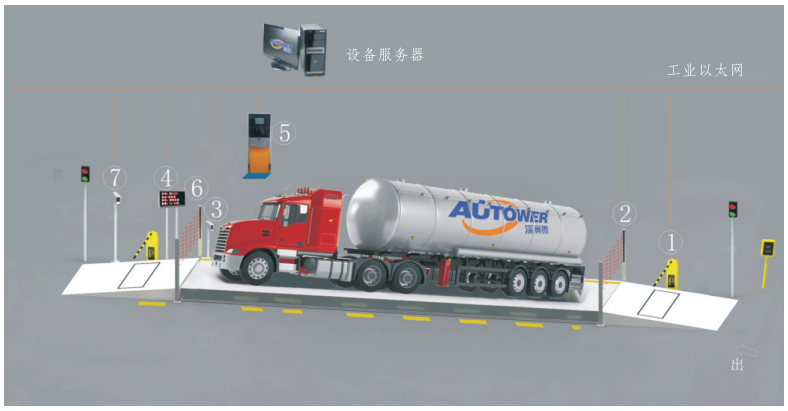

现场示意图如下:



七、现场装车系统

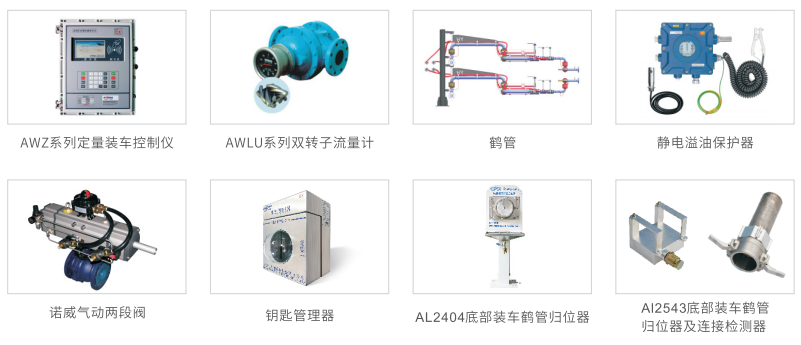

定量装车系统的主要控制设备主要如下:

1、定量装车控制仪

2、流量计

3、控制阀

4、静电溢油保护器

5、装卸臂

6、安全保护设备


定量罐装产品

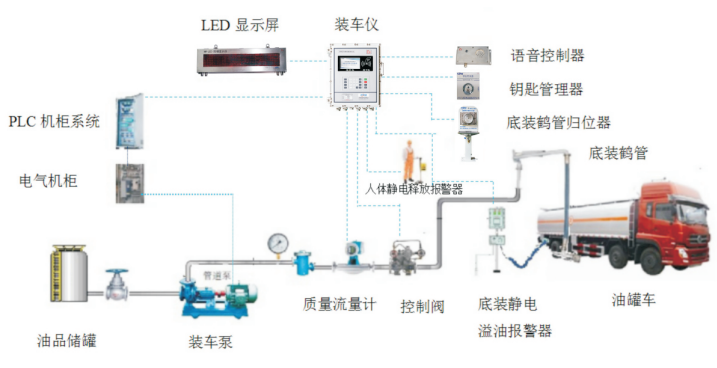

现场装车单鹤位流程图如下:
