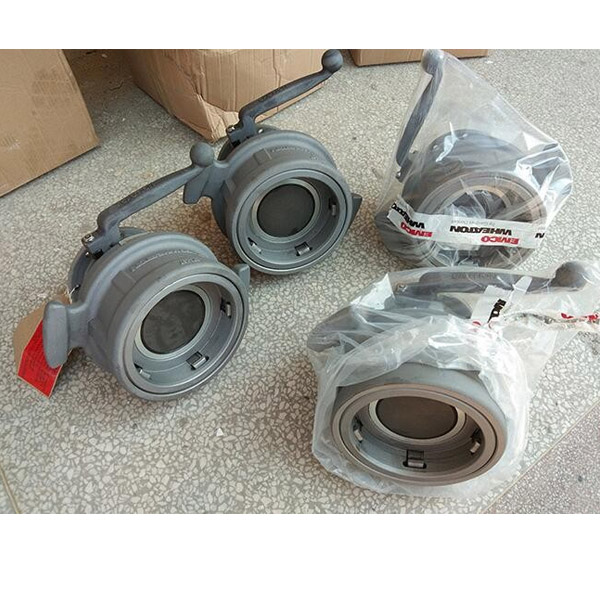

J0451 API接头

EMCO API干式阀可与定量控制系统及油气回收系统配套，完成装车过程的自动监控及达到环保的目的。

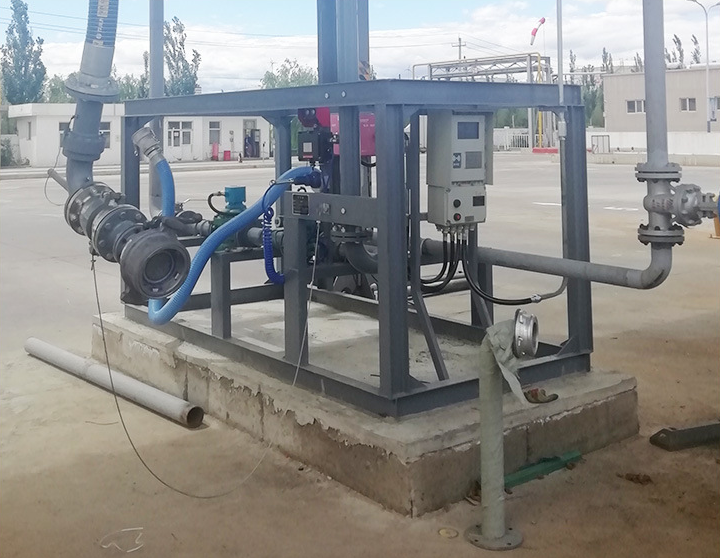

适用场合：底部密闭装卸车

适用介质：油品、化工品

公称通径：DN100

材质：主管线—碳钢，干断接头—合金钢，软管—金属软管

API 干式阀详解

1、API干式阀新型的连接物，主要用于鹤管与罐车之间的快速连接与接通，以便实现从罐车底部装卸液体介质，并且脱开时无残留介质。该装置主要由快速干式接头(阴接头)和罐车部分接头(阳接头)两大部分组成。广泛应用于原油、轻质油、航煤、化工介质的装卸。

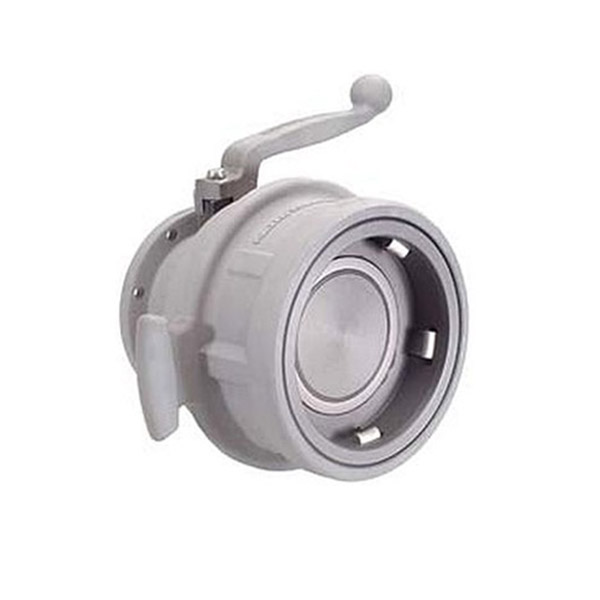

1) 快速干式接头

快速干式接头部分主要由外壳、内胎、卡爪、主轴、启闭塞、浮动阀座、凸轮、连杆、手柄、波簧、锁紧栓、密封圈等组成。接在鹤管的末端，在非工作状态时，此接头处于如图一所示的关闭状态下，保证鹤管内部的介质不会泄漏出来。三只卡爪均布在同一高度和同一圆周上，以便可靠地与罐车部分接头相连接。

2) 罐车部分接头

罐车部分接头主要由壳体、对接法兰、密封塞、密封圈、锥体、弹簧、导向柱等组成。接在罐车底部，在非工作状态时，保证罐车内部的介质不会泄漏出来

尺寸图及技术参数

1、行业标准超过25年。

2、优质锻造铝杆、高强度。

3、密封和垫圈包含在凹腔中，用于紧密密封。

4、操作杆中的滚子轴承确保了顺利打开/关闭动作。 消除干扰或回扣

5、易于使用的抓握手柄

6、压力登记标准设定为10bar(150PSI)

7、连接槽车4英寸法兰

8、重量为9.8kg
