EMCO干式阀

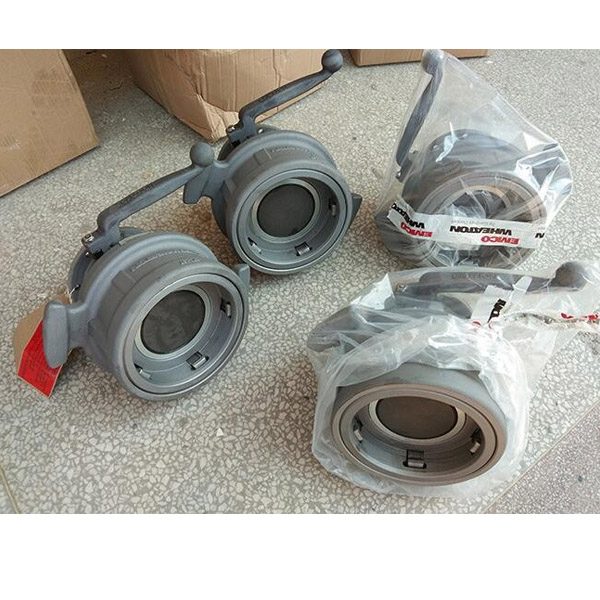

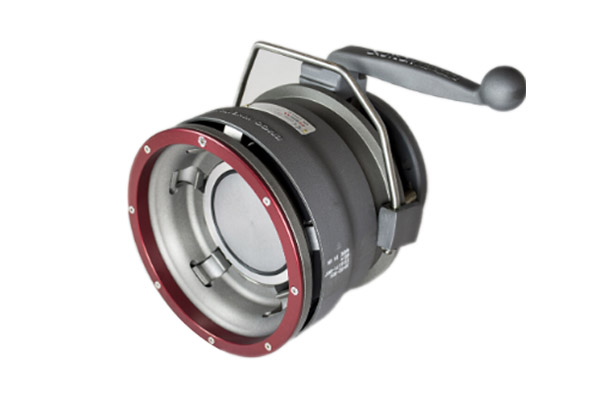

J0452 API接头

J0452系列API接头是目前全球市场最先进的接头系列。作为K2/K2P的直接替代产品,我们新推出的J0452 K2/K2P将成为客户首选的快速连接/断开接头产品。
全国热线400-8789-055
  • 产品描述
  • 产品参数
  • 相关案例
  • 相关产品
产品描述

EMCO API干式阀可与定量控制系统及油气回收系统配套,完成装车过程的自动监控及达到环保的目的。

适用场合:底部密闭装卸车

适用介质:油品、化工品

公称通径:DN100

材质:主管线—碳钢,干断接头—合金钢,软管—金属软管


API 干式阀详解

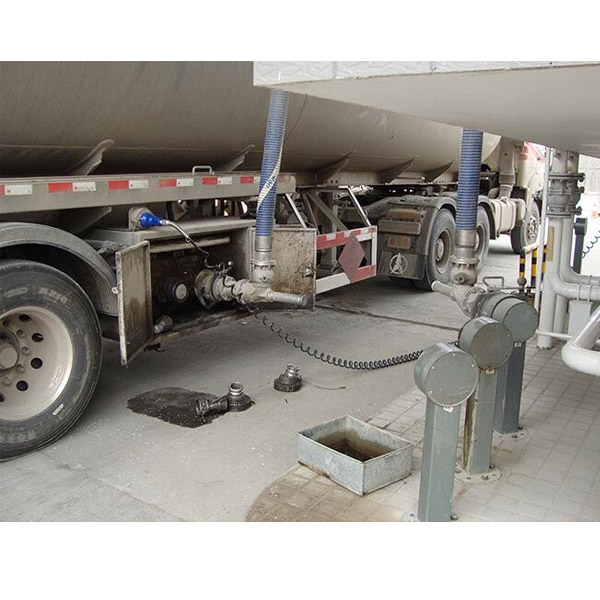

1、API干式阀新型的连接物,主要用于鹤管与罐车之间的快速连接与接通,以便实现从罐车底部装卸液体介质,并且脱开时无残留介质。该装置主要由快速干式接头(阴接头)和罐车部分接头(阳接头)两大部分组成。广泛应用于原油、轻质油、航煤、化工介质的装卸。

1) 快速干式接头

快速干式接头部分主要由外壳、内胎、卡爪、主轴、启闭塞、浮动阀座、凸轮、连杆、手柄、波簧、锁紧栓、密封圈等组成。接在鹤管的末端,在非工作状态时,此接头处于如图一所示的关闭状态下,保证鹤管内部的介质不会泄漏出来。三只卡爪均布在同一高度和同一圆周上,以便可靠地与罐车部分接头相连接。

2) 罐车部分接头

罐车部分接头主要由壳体、对接法兰、密封塞、密封圈、锥体、弹簧、导向柱等组成。接在罐车底部,在非工作状态时,保证罐车内部的介质不会泄漏出来


尺寸图及技术参数






产品参数
  • 斜切唇口,操作方便

  • 高效阀口密封

  • 符合人体工程学的操作手柄和握柄

  • 设计压力:16巴(240 psi)

  • 自动打开连接

  • 集成泵和过滤器

  • 硬涂层阳极氧化机身

  • 真空泵

  • 交叉防止 / 磁套筒

  • 彩色耐磨缓冲器

  • TTMA法兰

  • 侧手柄或顶部手柄

  • 通过Canadian CRN认证

  • 不带带泵时的重量:9.76 kg (21.47 lb)
