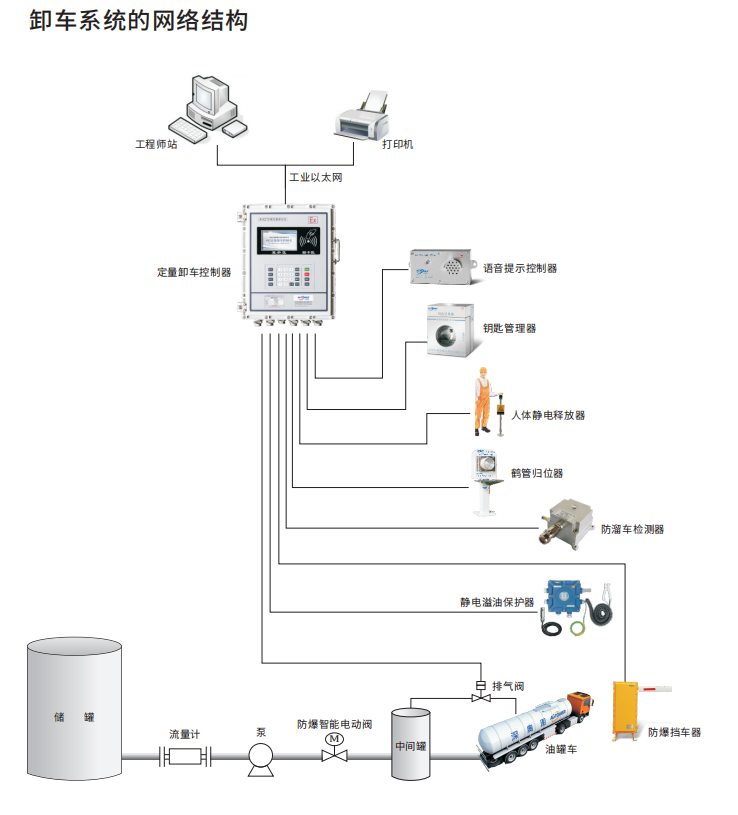

自动卸车系统主要由卸车计量控制器控制，并将卸车数据传送至上位机处理。卸车时工作人 员接好相关软管，在控制器上输入好卸车单号，然后启动卸车。卸车控制器会自动打开中间罐和 罐车间的排气阀，罐车内的物料在重力的作用下由罐车流入中间罐，而中间罐中的气体则经由排 气阀回流至罐车内，形成物流交换；控制器会不断检测中间罐上装设的液位开关，当检测到高液 位报警时，说明中间罐已满，满足开泵条件，则关闭排气阀，停止物料流入；然后卸车控制器会 打开切断阀和卸车泵，将中间罐中的物料输送至储罐内；当高液位信号消失时，则由变频器控制 卸车泵的输出，减小流量，当检测到低液位信号时，关闭切断阀并暂停卸车；如果未完成卸车， 则再次打开排气阀进行卸车，相反则停止卸车，并将此次卸车的数据传送至上位机保存。

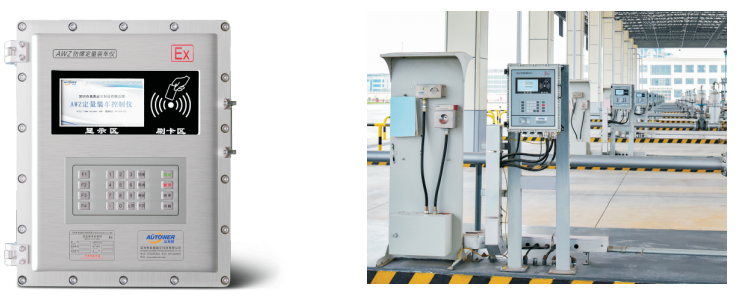

卸车控制器：

     装车控制仪为壁挂式或柜式结构，内置工业等级的智能控制器PLC,控制器箱体面板上的按键 采用防潮、防腐的不锈钢本安型按键，显示终端采用工业级的一体化液晶屏，相对于单片机集成 电路有其可靠性高、配置灵活、扩展方便、易于维护等优点。

装车控制仪功能：

      定量装卸控制                         装车刷卡管理功能                            参数设置功能

      流量稳定控制功能                  溢出保护功能                                   接地保护功能

      掉电保护功能                         数据采集功能                                   阀门连续控制功能

      现场急停功能                         远程和就地实时监视功能                  远程/就地装车模式转换功能

      给现场仪表供电功能               通讯联网功能                                   设备自检功能

      操作权限设置                         IC卡读卡功能                                   温度压补偿功能

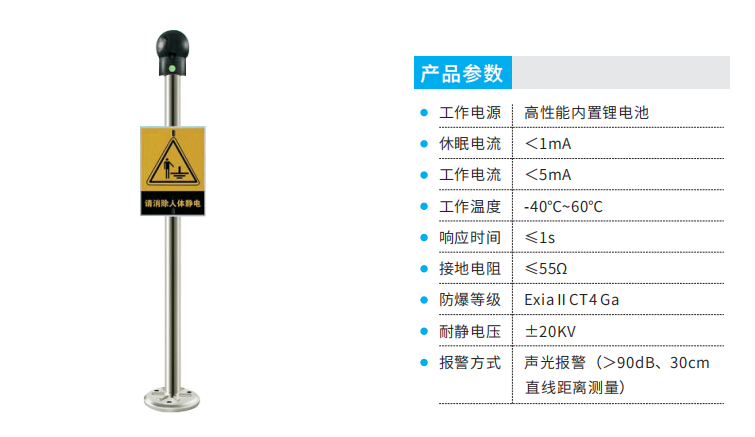

人体静电释放器：

      防爆人体静电释放器是适用于易燃、易爆及防静电场所的人体静电释放的仪器仪表。其特点 在于设计合理的人体静电释放电阻，合理有效控制人体静电释放，延长人体静电释放时间，降低 瞬间人体静电释放能量，能够使人体静电安全释放。同时能检测人体与静电触摸球接触是否可 靠，声光报警提示静电消除是否完毕。

产品特点：

1、超低功耗设计，正常使用期间无需更换电池。

2、触摸式感应在，无机械活动部件。

3、整体环氧树脂密封，防腐、防水、防潮。

4、防爆触摸球，安全释放静电，人体接触不产生电击感。

5、声光报警提示人体与防爆触摸球接触可靠和静电释放完毕。

6、接地线独立检测，接地电阻符合标准，确保可靠接地。

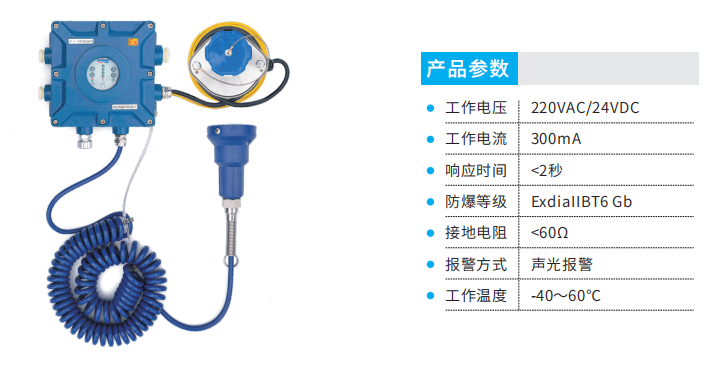

静电溢油保护器：

AW-JY型静电溢油保护器主要用于检测槽车接地状态及槽车装车过程的液位变化，一旦接地 或液位开关报警，立刻终止装车并输出声光报警；保护器报警输出干接点信号，可容易接入装车 仪或其它控制系统。  该保护器适用于顶装式鹤管或底装式鹤管发货过程中的静电接地检测及溢油保护与报警。可 有效防止因静电引发的事故，同时避免装车过程中出现的溢油事故，保障油库、化工厂等危险场 所的安全作业。  设备符合相关安全标准的规定，特别适用于易燃、易爆等液态石油化工产品装卸场合。

产品特点：

1、静电溢油保护器输出干接地信号，可以接入各种自控系统；

2、静电溢油保护器带声光报警输出，方便现场操作人员及时了解装车状态；

3、根据装车介质及装车模式配套各种顶部装车液位开关、静电接地夹以及底部API标准静电溢 油连接座；

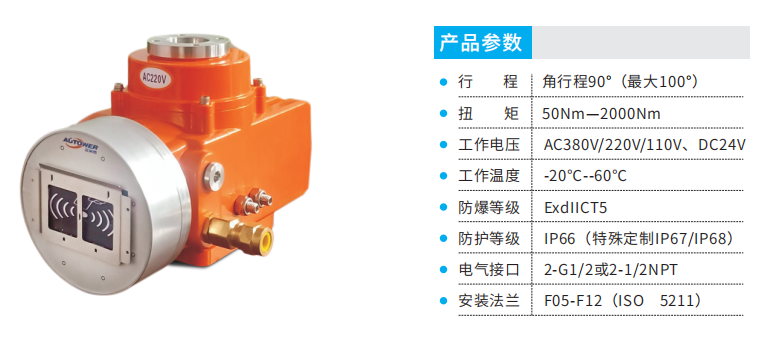

防爆智能电动阀：

防爆智能电动阀在液体危化品卸车过程中可实现刷卡自动开/关阀，取卡自动停机/复位的自 动控制，避免手动操作或误操作，有效保证了卸车安全、精准、高效。

产品特点：

      NEA系列防爆智能电动阀用于控制0°~90°角行程的阀门及其他同类产品，如球阀、蝶阀、旋 塞阀等，它以AC380V/220V/110V、DC24V为驱动电源，通过授权卡来控制阀门运动到所需位 置，实现刷卡自动开/关阀，取卡自动停机/复位的自动控制。广泛用于石油、化工、电力、冶 金、制药、能源等自动化领域。其具有体积小、重量轻、运行稳定、结构紧凑、易于安装、操作 方便、无需维护等特点，同时带有阀位指示、手动操作手柄辅助装置。

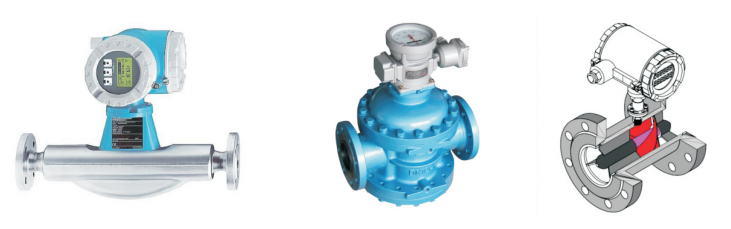

流量计：

      流量计是用于管道中液体流量的测量和控制的精密仪表。流量计可以选用不同的材料制造， 广泛应用于石油、化工、轻工、商业和科研等部门，特别适用于原油、精炼油、醇类、轻烃等工 业液体的计量，是目前国内新一代容积式流量计。流量计具有现场指示、字码直接读数现场指示 计数可回零。并可输出电脉冲信号，供显示仪表及计算机处理，从而实现管理流量远距离集中控 制。流量计是用于液体与气体测量的通用型多变量流量计。根据科氏力测量原理，测量完全不受 被测流体物理。

应用领域：

        1、高含砂高含 水原油

        2、各种化工介质

        3、各种液体 工业介质

        4、含油含杂污水

        5、汽油、柴油等各 种轻质油品

产品特点：

        1、液体（例如：油、润滑油、燃油、液化气、溶剂等）、食品和压缩气体的高精度流量测量；

        2、流体温度可达 +350℃（+662℉）；

        3、过程压力可达 100 bar（1450 psi）；

        4、质量流量测量可达2200 t/h（80840 Ib/min）。

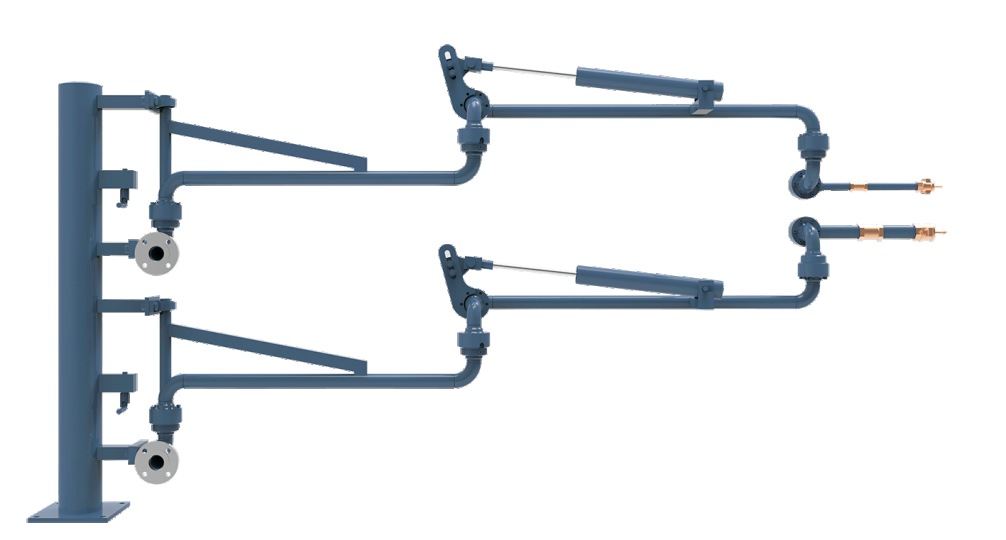

卸车鹤管：

       陆用流体装卸臂是用具有转动灵活，密封性好，能适应较为恶劣环境等多种特点的旋转接头 与管道串联起来，用于装载台与公路/铁路槽车之间传输液体或气体产品的专用设备。

产品特点：

      1、用于槽车顶部敞开式和密封式或底部装卸操作;

       2、在装卸过程中，在槽车正常移动范围内与槽车随动;

       3、可采用手动或气动操作；

       4、平衡可通过弹簧缸来实现;

       5、有多种附属设施可供选配以实现安全操作或环境保护;

       6、管道可采用碳钢，不锈钢或PTFE衬碳钢等制造;

       7、液相管道公称口径为2"，3"，4"，6"，其他口径也可提供，回气管道公称口径为1"，2"，3"等;

       8、设计温度范围为-196℃~+250℃;

       9、设计压力为PN1.0MPa~PN4.0MPa。
