防爆型VOCs 在线监测系统包含哪些?

发表时间:2021-04-20 15:06:07 浏览量:272

[导读]:根据爆炸性气体环境出现的频率和持续的时间可把危险场所分为0、1、2 区。

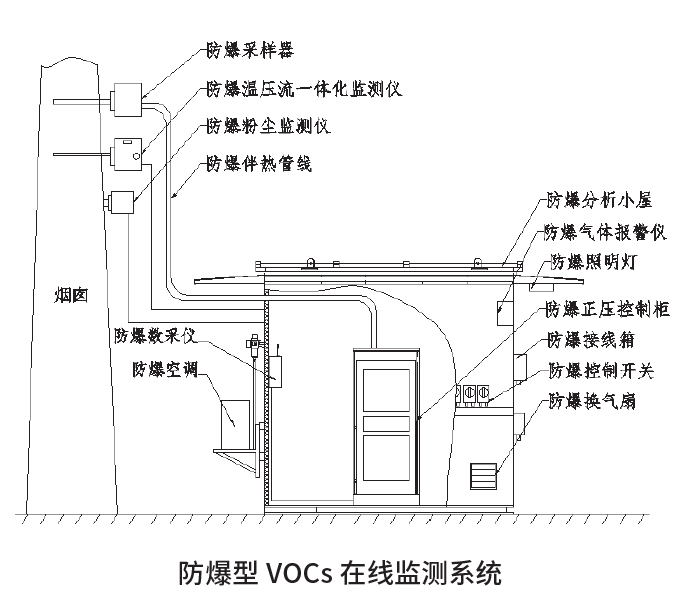

根据爆炸性气体环境出现的频率和持续的时间可把危险场所分为0、1、2 区。0 区:在正常情况下,爆炸性气体混合物连续或长时间存在的场所;1 区:在正常情况下,爆炸性气体混合物有可能出现的场所;2 区:在正常情况下,爆炸性气体混合物不可能出现,仅在不正常情况下,偶尔或短时间出现的场所。VOCs在线监测系统很少存在于0 区的危险场所,2 区危险场所出现较多,通过设计应尽量避免出现在1 区危险场所。VOCs 在线监测系统通常采用Ⅱ CT4 类型的防爆电气设备,防爆型VOCs 在线监测系统包含哪些?组成见下图:

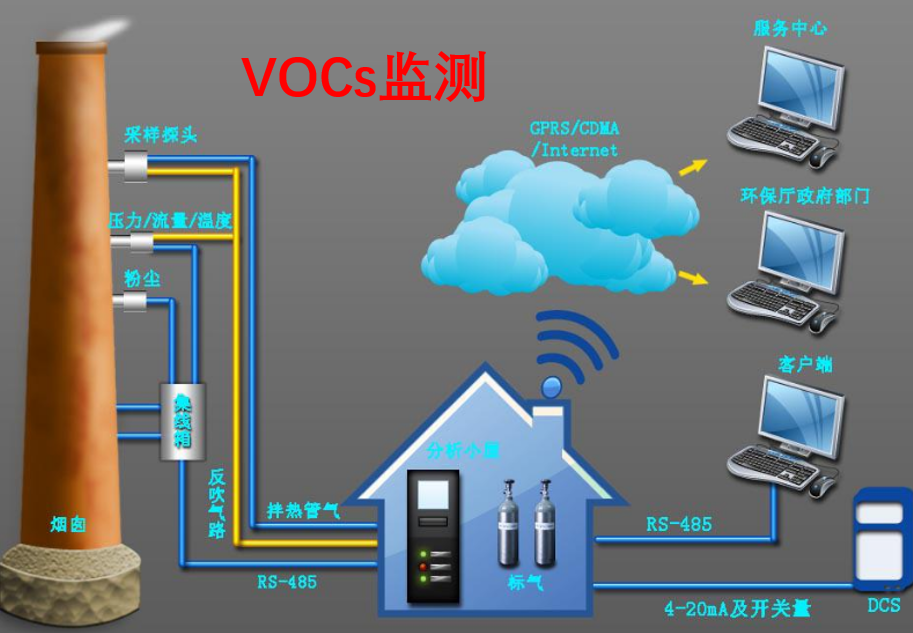

该系统是指具有防爆性能的整套VOCs 在线监测设备设施,包括防爆烟气参数监测子系统、防爆预处理部件、防爆样品传输装置、防爆样品分析系统和防爆数据传输设备。其中,防爆烟气参数监测子系统包括防爆温压流一体化监测仪、防爆粉尘监测仪等;防爆预处理部件为防爆采样器;防爆样品传输装置为防爆伴热管线;防爆样品分析系统包括防爆分析小屋、防爆正压控制柜等;防爆数据传输设备为防爆数采仪。

VOCs 在线监测系统常见防爆型式

VOCs在线监测系统很少存在于0 区的危险场所,2 区危险场所出现较多,通过设计应尽量避免出现在1 区危险场所。VOCs 在线监测系统通常采用Ⅱ CT4 类型的防爆电气设备,其防爆型式按照1 区和2 区设计,具体如下:

1.1 隔爆型(d)

隔爆型电气设备是指一种由“隔爆外壳”来实现其防爆安全性能的电气设备。“隔爆外壳”允许爆炸性危险气体和空气进入其内部,并发生燃烧爆炸,但能保证爆炸不会造成自身的损坏,且在外壳内部的爆炸不会点燃其外部的爆炸性气体混合物。隔爆型由于其特定的防爆机理,相对来说外形比较笨重,在监测系统中常用于小型设备,如防爆烟气采样器、防爆湿度监测仪、防爆温压流一体化监测仪、防爆接线盒。

1.2 增安型(e)

增安型防爆电气设备在结构上采取了一些安全措施,充分提高了安全性,保证了正常情况或预期的过载情况下不会产生点燃爆炸性气体混合物的火花,也不会出现危险表面温度。增安型常应用于防爆伴热管线、防爆接线盒等设备。

1.3 本质安全型(i)

本质安全型的防爆电气设备的内部电路包括设备相关的连接电缆和关联设备,在正常运行或规定的故障条件下,即使发生短路、开路、绝缘击穿等引起放电以及热效应的故障,该设备都无法引燃爆炸性气体混合物。本质安全型的防爆设备一般外形比较小巧,多见于仪表、变送器之类电子电路产品,如防爆压力变送器、防爆温度变送器。

1.4 正压型(p)

正压型防爆电气设备是在设备的内部充入保护性气体,且压力稳定在一定范围内,使设备内部可能产生电火花或危险温度的元件与外界隔离,从而实现设备防爆的一种防爆型式。正压型防爆原理较广泛地运用于较为大型的防爆电气设备,如防爆分析系统柜、防爆分析小屋。

1.5 浇封型(m)

浇封型防爆设备是用浇封化合物将电气元器件浇封起来的一种防爆型式。浇封化合物具有良好的绝缘性能、耐热性能、黏结性能以及适当的机械强度,其可以保证设备在正常运行、规定的故障条件和规定的异常运行条件下仍无法引燃爆炸性气体混合物。浇封型防爆电气设备一般外形也比较小巧,电气元件较为集中且较少,如防爆电磁阀。

防爆型VOCs 在线监测系统的选型和安装

防爆型VOCs 在线监测系统的选型是VOCs 在线监测设备在爆炸性气体环境中应用的第一步,但由于很多企业在实际运营中并没有对设备仔细筛查,在后续运行中会出现湿度仪、压力变送器等设备常常是24V 供电,一些技术人员认为这些安全供电设备就是安全的,直接将其应用在爆炸性环境。还有一些企业未对爆炸性环境进行明确的分类,技术人员在设备选型时,遇到定义不清的情况,不去实地考察,常将可能形成爆炸性环境的场所当作安全环境处理。对于以上现象,应引起企业足够的重视。

不合规范的施工会造成一些电气设备失去原有的防爆性能。因此,安装操作得当,是保证防爆电气设备正常工作的必要条件之一,企业应当重视对相关人员的培训,一切相关操作均应按照爆炸性环境,电器装置的设计、选型和安装的规定进行。
