管壳式换热器介绍

发表时间:2021-05-12 11:38:41 浏览量:248

[导读]:

       管壳式换热器由壳体、传热管束、管板、折流板(挡板)和管箱等部件组成。壳体多为圆筒形,内部装有管束,管束两端固定在管板上。进行换热的冷热两种流体,一种在管内流动,称为管程流体;另一种在管外流动,称为壳程流体。为提高管外流体的传热分系数,通常在壳体内安装若干挡板。挡板可提高壳程流体速度,迫使流体按规定路程多次横向通过管束,增强流体湍流程度。换热管在管板上可按等边三角形或正方形排列。等边三角形排列较紧凑,管外流体湍动程度高,传热分系数大;正方形排列则管外清洗方便,适用于易结垢的流体。

       管壳式换热器的主要控制参数为加热面积、热水流量、换热量、热媒参数等。

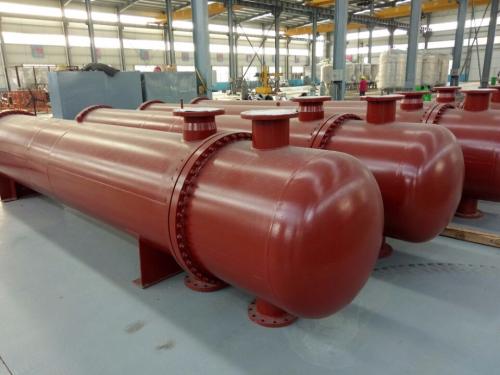

       流体每通过管束一次称为一个管程;每通过壳体一次称为一个壳程。图示为最简单的单壳程单管程换热器,简称为1-1型换热器。为提高管内流体速度,可在两端管箱内设置隔板,将全部管子均分成若干组。这样流体每次只通过部分管子,因而在管束中往返多次,这称为多管程。同样,为提高管外流速,也可在壳体内安装纵向挡板,迫使流体多次通过壳体空间,称为多壳程。多管程与多壳程可配合应用。


特点
     1.高效节能,该换热器传热系数为6000-8000W/m2.0C。
     2.全不锈钢制作,使用寿命长,可达20年以上。
     3.改层流为湍流,提高了换热效率,降低了热阻。
     4.换热速度快,耐高温(400℃),耐高压(2.5Mpa)。
     5.结构紧凑,占地面积小,重量轻,安装方便,节约土建投资。
     6.设计灵活,规格齐全,实用针对性强,节约资金。
     7.应用条件广泛,适用较大的压力、温度范围和多种介质热交换。
     8.维护费用低,易操作,清垢周期长,清洗方便。
     9.采用纳米热膜技术,显著增大传热系数。
     10.应用领域广阔,可广泛用于热电、厂矿、石油化工、城市集中供热、食品医药、能源电子、机械轻工等领域。
     11.传热管采用外表面轧制翅片的铜管,导热系数高,换热面积大。
     12.导流板引导壳程流体在换热器内呈折线形连续流动,导流板间距可根据最佳流速进行调节,结构坚固,能满足大流量甚至超大流量、脉动频率高的壳程流体换热。
     13.当壳程流体为油液时,适用于粘度低和较清洁的油液换热。
