如何实现液体危化品的安全联锁自动装卸?

发表时间:2020-04-12 20:30:00 浏览量:2136

[导读]:

目前在液体危化品的装卸过程中常会出现的安全事故有以下几种:

    (1)装卸车过程中静电接地夹与槽车连接异常时,槽车未能正确接地,导致爆炸或火灾的安全事故;

    (2)装车过程中没有配置溢油开关,流量计出现计量异常时,导致冒罐的安全事故;

    (3)装卸车过程中底装鹤管与槽车的连接不到位,启动装卸后由于液体压力产生鹤管脱落,导致液体 泄漏的安全事故,特别是液化气装卸车如果产生类似情况,后果是非常严重的;

    (4)装卸车过程中司机未在前后轮后面摆放三角木,导致溜车的安全事故;

    (5)装卸车结束后静电接地夹、鹤管未归位时,司机把槽车开走,导致静电接地电缆或鹤管拉断的安 全事故;

    (6)装卸车结束后,与司机产生了纠纷,在未解决纠纷的情况下,司机擅自开车离开,导致不可预测 的安全事故;

      从以上产生事故的过程来看,加强管理、严格操作流程已经无法做到万无一失;从产生的后果来 看,任何一种事故的产生带来的后果都是不可想象的,一个是发生爆炸,一个是人身损害(烧伤、腐 蚀、中毒等)。那么如何为液体危化品的安全装卸提供有效的保障呢?根据深奥图多年从事液体危化 品装卸过程的安全设计及应用来看,必须结合当前的自控技术,引入先进的安全技术以及各种智能传 感器,设计一套完整带安全联锁的自控装卸系统。

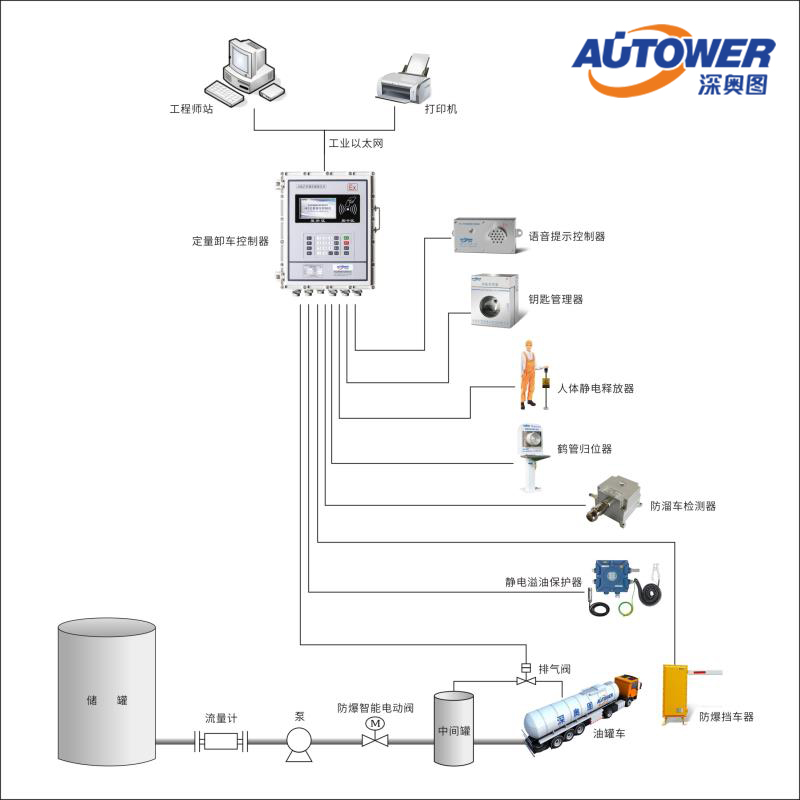

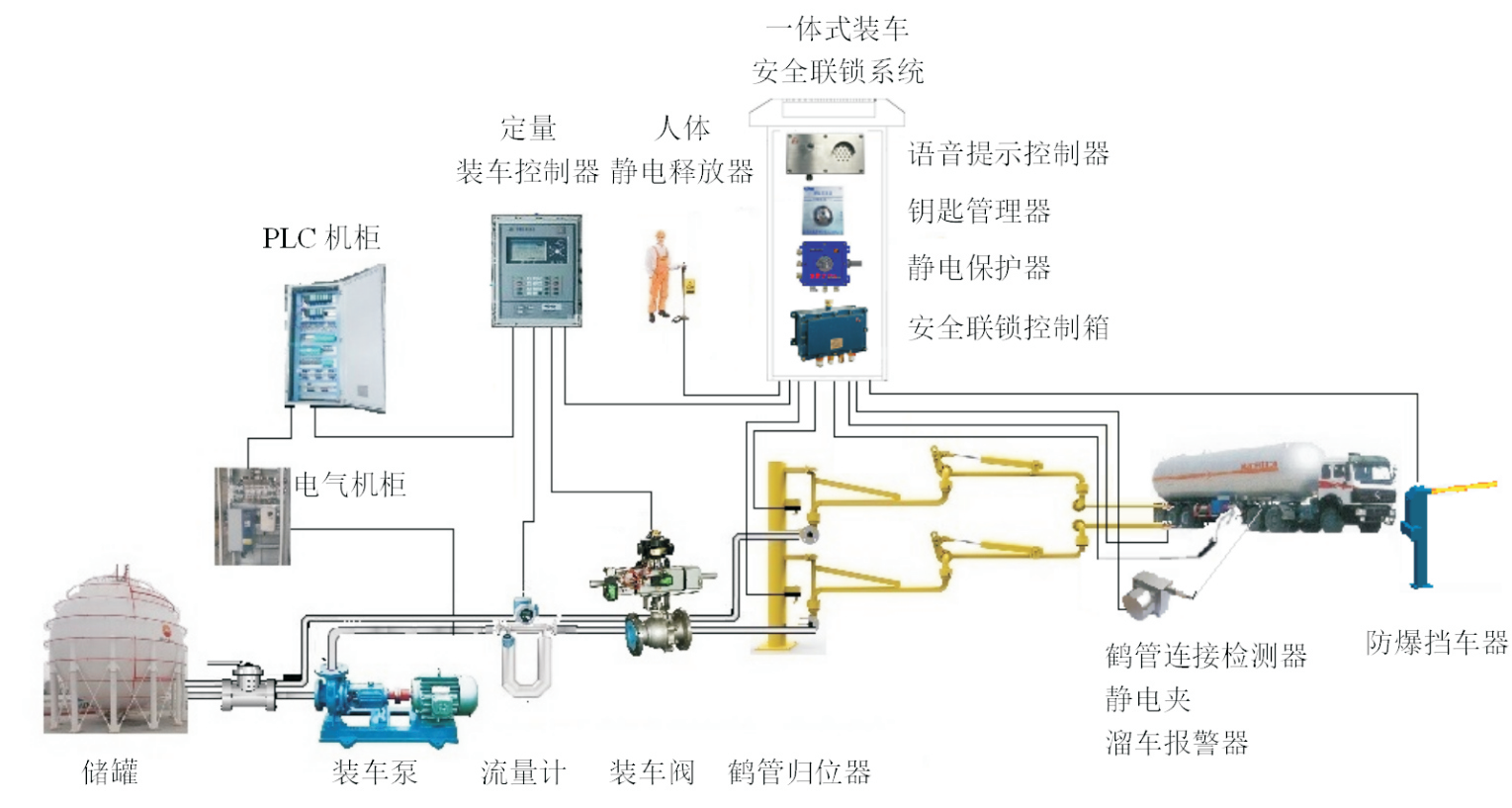

下面从安全联锁自动控制装卸的车角度介绍深奥图装车系统的配套设备及方案。 配套设备主要以下几种:

    (1)静电溢油保护器:它包含静电接地夹、溢油开关以及控制器,它能自动判断接地是否异常,装车 过程是否溢油,一旦出现异常立刻把报警信号输出到装车仪或其它自控系统,与阀门、泵实现联锁并 产生声光报警,有效避免了第1~2种安全事故。

    (2)鹤管归位器:它包含顶装及底部装车鹤管归位器,它能自动判断鹤管的归位状态,并把检测到的 状态信号输出到装车仪或其它自控系统,有效避免了第5种安全事故。

    (3)防爆挡车器:它包含了防爆挡车器控制器及道闸,由装车仪的根据装车过程实现自动落闸及抬 闸,有效避免了第5种安全事故。

    (4)钥匙管理器:把槽车钥匙插入到一个钥匙控制盒,管理器能判断钥匙是否插入槽位,并把信号接 入到装车仪,装车仪根据装车过程自动控制钥匙管理器门的开关,有效避免了第3种及第5种安全事 故。

    (5)溜车报警器:它由控制器及可伸缩钢丝组成,钢丝连接槽车,当槽车产生移动时,控制器产生报 警信号,接入装车仪,由装车仪紧急停车装车,有效避免了第4种安全事故。

    (6)AL2543鹤管底部装车鹤管连接检测器:它可以方便安装到鹤管端的快速接头,当与槽车连接 时,能判断连接是否异常,并把异常信号接入装车仪,由装车仪根据信号状态确定是否停止装车,有 效避免了第6种安全事故。

    (7)人体静电释放报警器:它由静电释放球及报警器组成,在司机操作装车前必须接触人体静电释放 报警器,检测信号接入装车仪,如果司机未能接触,装车仪禁止启动装车,有效避免了安全事故产生 后因为静电导致爆炸的事件。

    (8)语音提示控制器:它通过RS485通讯连接装车仪,能播放200多条语音记录,可以实现报警信息 汇总后的统一播放,报警内容明确,避免一个装车位多种设备的语音报警干扰。


实现安全联锁自动装车的操作步骤:

      第一步 在司机把车停在装车位后,接触人体静电释放报警器;

      第二步 把钥匙插入钥匙管理器,并把门关起;

      第三步 连接静电接地夹、溢油开关、鹤管归位器、鹤管连接检测器以及溜车报警器;

      第四步 启动装车,装车仪会判断前三步各设备的检测信号,只要有一个步骤操作不正确,都无法启 动装车过程,同时会产生语音提示,检测都正常后,装车仪会给防爆挡车器发指令落闸,然后开阀启 泵开始装车过程;

      第五步 装车过程中会实时监控静电接地夹、溢油开关、鹤管归位器、鹤管连接检测器以及溜车报警 器的状态,一旦有异常,立刻自动停止装车过程;

      第六步 装车完成后,司机拆卸静电接地夹、溢油开关、鹤管以及溜车报警器等设备,装车仪会实时 监测各设备的信号状态,拆卸正常,装车仪会输出信号到钥匙管理器,自动把门打开,并把防爆挡车 器的道闸抬起,司机才可以开车离开装车位。
